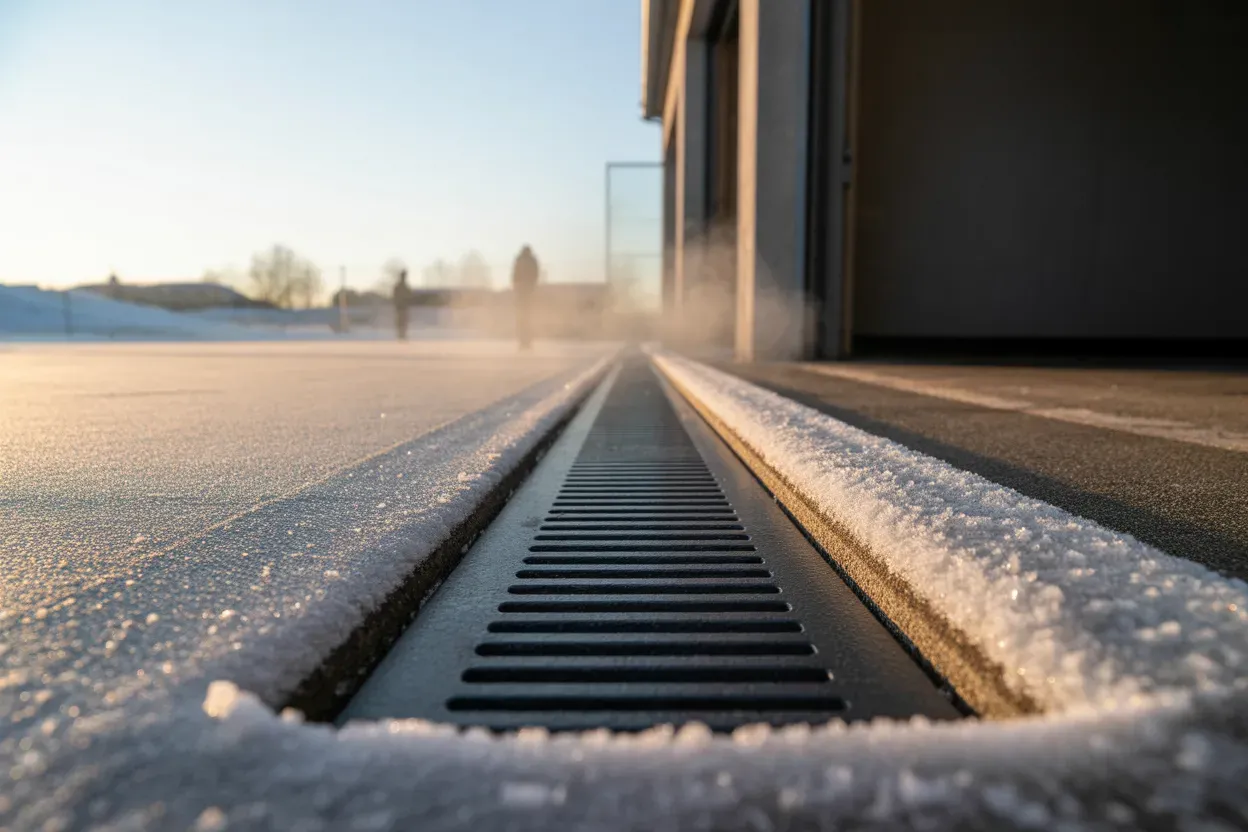

Лінійний дренаж біля гаража: монтаж бетонних лотків

Сценарій типовий: біля воріт стоїть вода, взимку лід, у міжсезоння бруд. Рішення теж типове: лінійний дренаж. Але “поставити лотки” мало. Якщо зекономити на основі, не витримати ухил або зробити слабкі стики, вода піде під покриття, розморозить, розхитає, і через рік будете переробляти.

Нижче інструкція у стилі, який добре заходить у DE-пошуку: коротко, по ділу, покроково, з акцентом на основу, стики і підключення.

1) Швидко визначте три речі до початку робіт

1. Де ставимо лінію: перед воротами, у зоні заїзду, вздовж фасаду, по периметру майданчика, або всередині гаража біля воріт.
2. Куди відводимо воду: ливнева каналізація, дренажний/дощовий колодязь, інфільтрація (поле, блоки), канава, існуючий зливоприймач.
3. Який ухил: вода має йти самопливом. Орієнтир для лінійного дренажу 0,5–1,0% (5–10 мм на 1 м). Менше буде “стояти”, більше інколи дає зайву швидкість і шум, але працює.

Правило монтажу: лотки ставимо з дотриманням ухилу, а не “по рівню землі”. Землю підганяють під лотки, не навпаки.

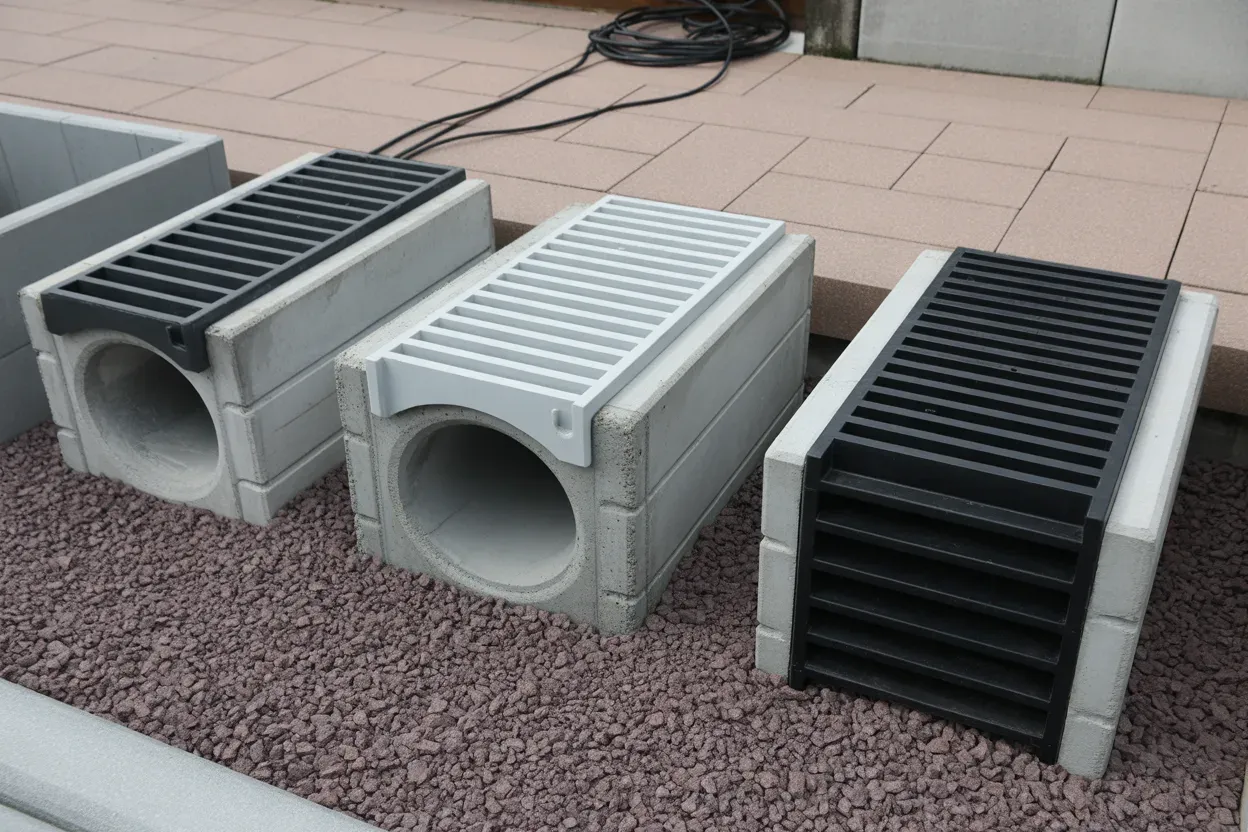

2) Підбір лотків і решіток по навантаженню

Не робіть вигляд, що “це ж біля гаража, там легенько”. Буває доставка, евакуатор, мікроавтобус, навантаження на колесо високе.

Якщо не впевнені, беріть запас по класу решітки і не економте на бетонній обоймі. Саме обойма тримає геометрію і не дає лотку “гуляти”.

3) Матеріали і інструменти

• Шнур, рулетка, маркер, рівень (краще лазерний), рейка
• Віброплита або трамбування
• Бетонні лотки потрібної довжини
• Геотекстиль (за потреби), щебінь фракції 20–40, пісок (за потреби)
• Бетон для постелі і бокового обрамлення (або суха суміш під заміс)
• Труби/перехідники на відвід, при потребі пісковловлювач, ревізія
• Матеріал для стиків: цементний розчин плюс еластичний герметик для зовнішніх робіт
• Різак/болгарка з диском (для різу покриття), лопати, відра

4) Розмітка траси і висот

1. Натягніть шнур по осі майбутнього лотка.
2. Позначте точку підключення (де буде вихід у трубу/колодязь/ливнівку).
3. Задайте висоту решітки. Решітка має бути або врівень, або на 2–5 мм нижче чистового покриття, щоб вода гарантовано заходила в лоток.
4. Порахайте перепад по ухилу: довжина (м) × 5–10 мм.

Порада: монтуйте від точки відводу “вгору” по трасі. Так легше тримати ухил і не “попасти” з висотами в кінці.

5) Підготовка основи: це вирішує 80% результату

Для бетонних лотків ключова штука: жорстка постіль плюс жорстке бокове обрамлення. Просто щебінь під низом не підходить для нормального ресурсу під авто.

Варіант А: монтаж у новому ґрунті (нема готового покриття)

1. Викопайте траншею ширше лотка так, щоб лишився запас під бетон з боків.
2. Дно ущільніть. Якщо ґрунт слабкий або “пливе”, покладіть геотекстиль.
3. Зробіть щебеневу підготовку і ущільніть.
4. Залийте бетонну постіль і на неї ставте лотки по ухилу.

Варіант B: бетонна плита/бетонний заїзд

1. Розріжте бетон по трасі. Ріжте рівно, не “рвано”.
2. Виберіть бетон і ґрунт до потрібної глибини, сформуйте місце під постіль.
3. Зробіть бетонну постіль і бокову обойму. Лоток має стояти як у “рамці”.

Варіант C: асфальт

1. Розріжте асфальт по трасі з запасом по ширині.
2. Вийміть асфальт і основу під ним на глибину під бетонну постіль.
3. Після монтажу лотка і бетону, примикання відновіть асфальтом або гарячою сумішшю, щоб вода не йшла під покриття.

Варіант D: бруківка або плитка

1. Розберіть покриття по трасі з запасом.
2. Зробіть жорстку бетонну “коробку” для лотка: постіль і бокові стінки.
3. Поверніть бруківку/плитку з правильним примиканням до решітки, без щілин, де вода піде під покриття.

Варіант E: щебінь (тимчасові заїзди або промзона без чистового покриття)

На щебені лінійний дренаж має сенс тільки якщо ви все одно робите жорстку основу під лоток і маєте куди відвести воду. Без цього лоток “попливе” і заб’ється.

6) Монтаж лотків по кроках

1. Починайте з точки відводу. Встановіть перший елемент на бетонну постіль, виставте висоту решітки.
2. Виставте ухил. Контролюйте лазером або довгою рейкою. Не ловіть ухил “на око”.
3. Стики. З’єднуйте лотки щільно. Якщо є замок або паз, він має сісти до кінця.
4. Герметизація стиків. Спочатку зберіть геометрію, потім пройдіться розчином по стику, після набору міцності додайте еластичний герметик по зовнішньому шву (де вода може піти вбік).
5. Бокове обрамлення бетоном. Після виставлення лотків залийте бетон з боків, щоб “зафіксувати” лінію. Це ключ для ресурсу під навантаження.
6. Решітки. Ставте після того, як лоток зафіксований і бетон схопився, щоб не зламати геометрію під час робіт.

Важливо: верх решітки не робіть вище покриття. Якщо решітка вище, вода обійде лоток і піде по покриттю або під нього.

7) Підключення: всі робочі варіанти

Варіант 1: підключення в ливневу каналізацію

Найкраще рішення, якщо є існуюча ливнівка або ви її робите. Обов’язково ставте елемент, який ловить пісок і сміття (пісковловлювач або ревізійна камера), інакше трубу заб’є швидко.

Варіант 2: відвід у дренажний/дощовий колодязь

Працює, якщо колодязь реально приймає воду або має перелив далі. Якщо це просто яма “щоб було”, отримаєте переповнення і повернення води назад у лоток.

Варіант 3: інфільтрація (поле, блоки, інфільтраційні касети)

Підходить, якщо ґрунт приймає воду, і рівень ґрунтових вод не заважає. Перед інфільтрацією ставте відстій або фільтрацію по сміттю, щоб не замулити систему за сезон.

Варіант 4: скид у канаву або відкритий водовідвід

Працює швидко і просто, але зробіть захист від розмиву, решітку від сміття, і продумайте, щоб вода не йшла під заїзд та не підмивала узбіччя.

Варіант 5: в існуючий зливоприймач

Підходить, якщо є доступна точка і вона не перевантажена. Перевірте пропускну здатність, інакше при зливі все піде назад.

8) Перевірка перед закриттям покриттям

1. Пролийте воду від верхньої точки траси. Вода має йти без “калюж” всередині лотка.
2. Перевірте всі стики. Немає щілин, де вода піде в боки під покриття.
3. Перевірте примикання решітки до покриття. Решітка врівень або нижче на кілька міліметрів.
4. Перевірте точку відводу. Немає підпору, вода не стоїть у виході.

9) Типові помилки, які потім болять

• Немає бетонної постелі. Лоток “гуляє”, стики розкриває, покриття тріскає.
• Немає бокової бетонної обойми. Під колесом лоток працює як важіль, і його швидко розхитує.
• Ухил не витриманий. Вода стоїть, сміття накопичується, взимку лід.
• Стики без герметизації. Вода йде в боки під покриття. Потім просідання, морозне здимання, плями.
• Немає пісковловлювача. Перший сезон і труба “встала”.
• Неправильна висота решітки. Решітка вище покриття і вода її оминає.

Чек-лист перед монтажем

• Є план траси і точка відводу визначена
• Ухил заданий 0,5–1,0% і перевіряється лазером або рейкою
• Основа ущільнена, слабкі ґрунти відсічені геотекстилем за потреби
• Запланована бетонна постіль під лоток
• Запланована бокова бетонна обойма під ваше навантаження
• Стики зібрані щільно і герметизуються
• Є рішення по сміттю: пісковловлювач або ревізія
• Решітка буде врівень або трохи нижче чистового покриття
• Перед закриттям робиться тест проливом води

Перед тим як різати покриття і замовляти матеріали, пройдіться по чек-листу вище і відмітьте кожен пункт. Якщо всі пункти закриті, лінійний дренаж біля гаража працюватиме без калюж, без підмиву і без переробок.
